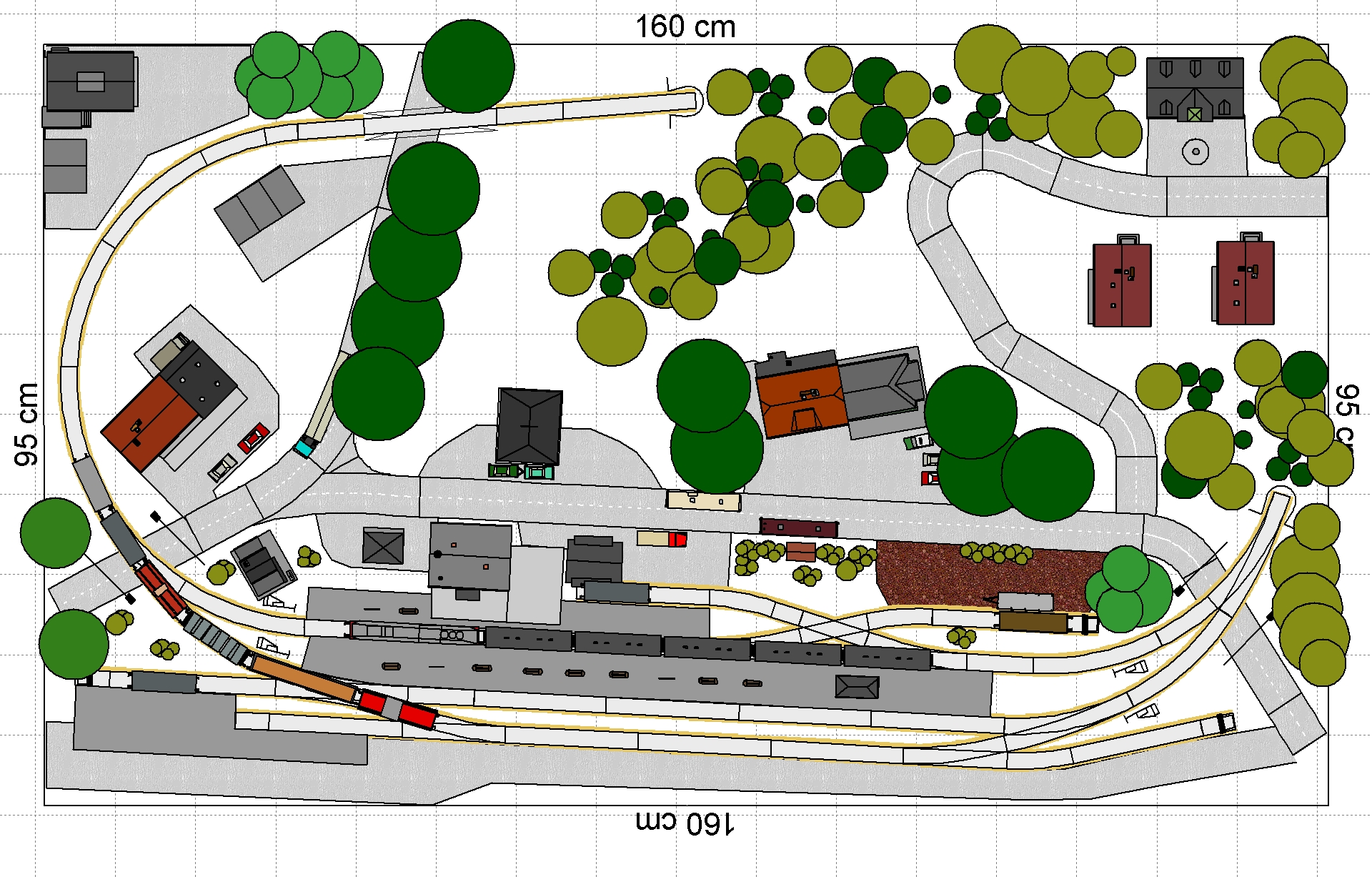

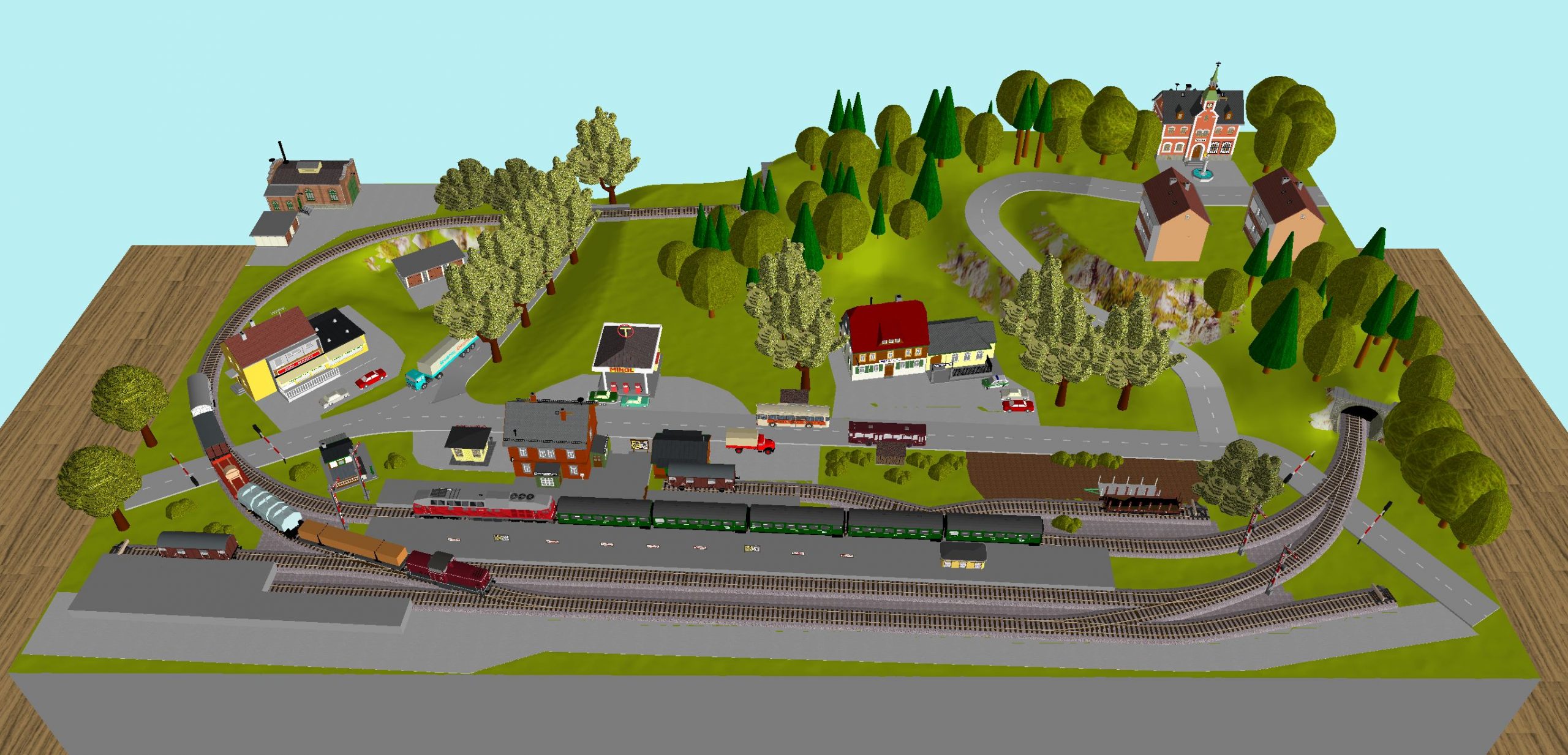

Gleisplan Rhenshagen 160 x 95 cm

Spur TT mit Tillig Modellgleis

Der ursprüngliche Plan stammt aus den BTTB-Gleisplanheften. Ich habe die Gleise durch das aktuelle Tillig Modellgleis mit einem Mindestradius von 310mm ersetzt. Damit können alle modernen Loks und Wagen gefahren werden. Die Maße der Anlage wurden an das neue Gleissystem angepasst. Die Gebäudebestückung wurde entsprechend der neuen Proportionen optimiert. Der optische Gesamteindruck wurde den damaligen Handzeichnungen nachgeahmt.

Hinweise zum Gleisplan

Alle Gleise befinden sich in derselben Ebene. Es müssten keine Rampen oder Wendel gebaut werden. Die Straßenunterführung an der Rückseite, sowie die Garagen links daneben, liegen 30mm unterhalb der Gleise. Am besten schneidet man diesen Bereich aus der Grundplatte und fügt ihn mit Abstandsleisten wieder von unten an. Für da Prinzip schauen Sie bitte in mein Bautagebuch in den Abschnitt: Bau des Flusses. Wenn Sie sich das nicht zutrauen, habe ich weiter unten eine zweite Variante des Plans erstellt.

Die Gleise rund um die Straßenbrücke (1×83101, 2×83102) sind abhängig von der Brücke, welche sie verbauen möchten. Unter Umständen müssen Sie die Gleise ersetzen.

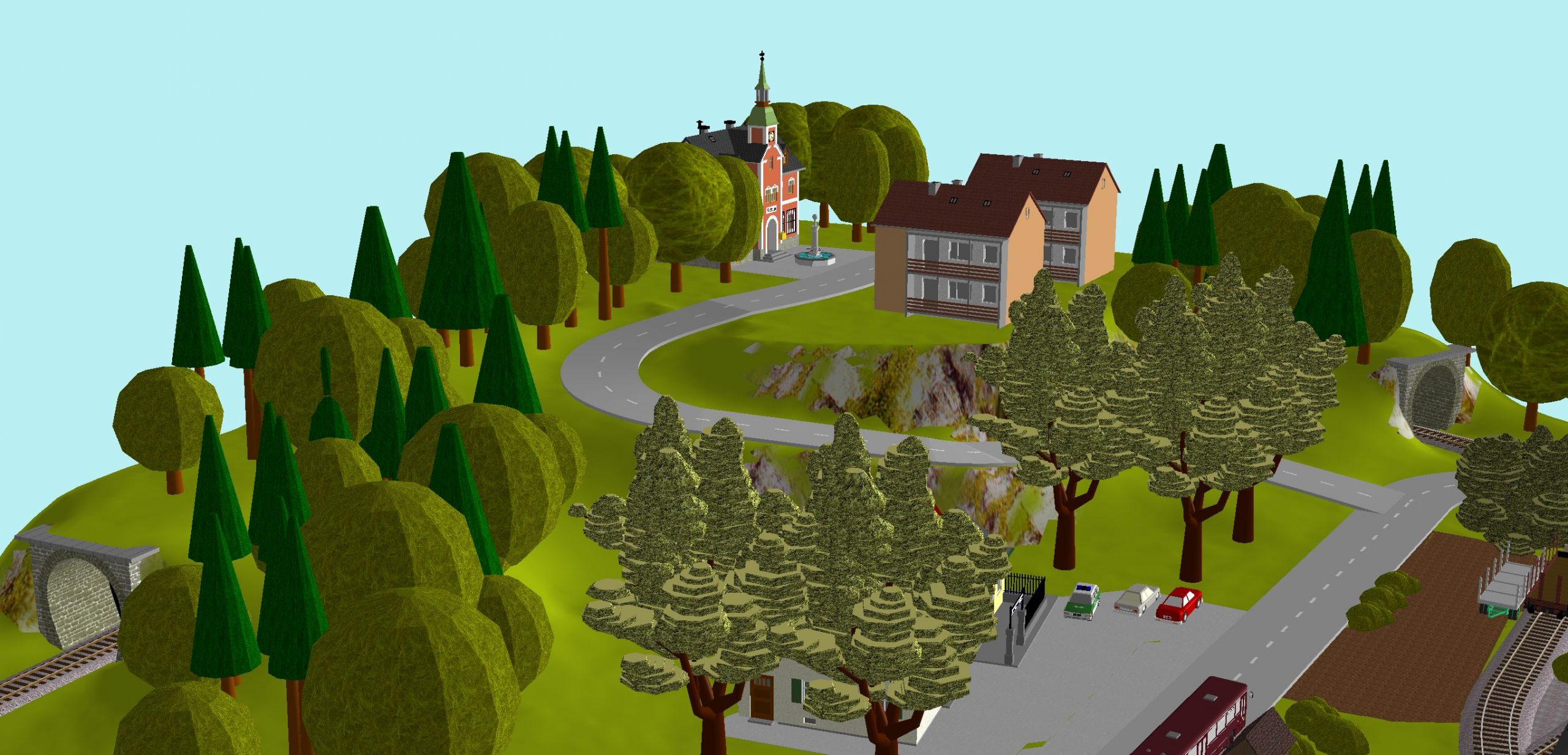

Das Plato auf dem Berg in der linken hinteren Ecke, auf welchem sich Häusergruppe befindet, hat eine Höhe von 100mm.

Stücklliste

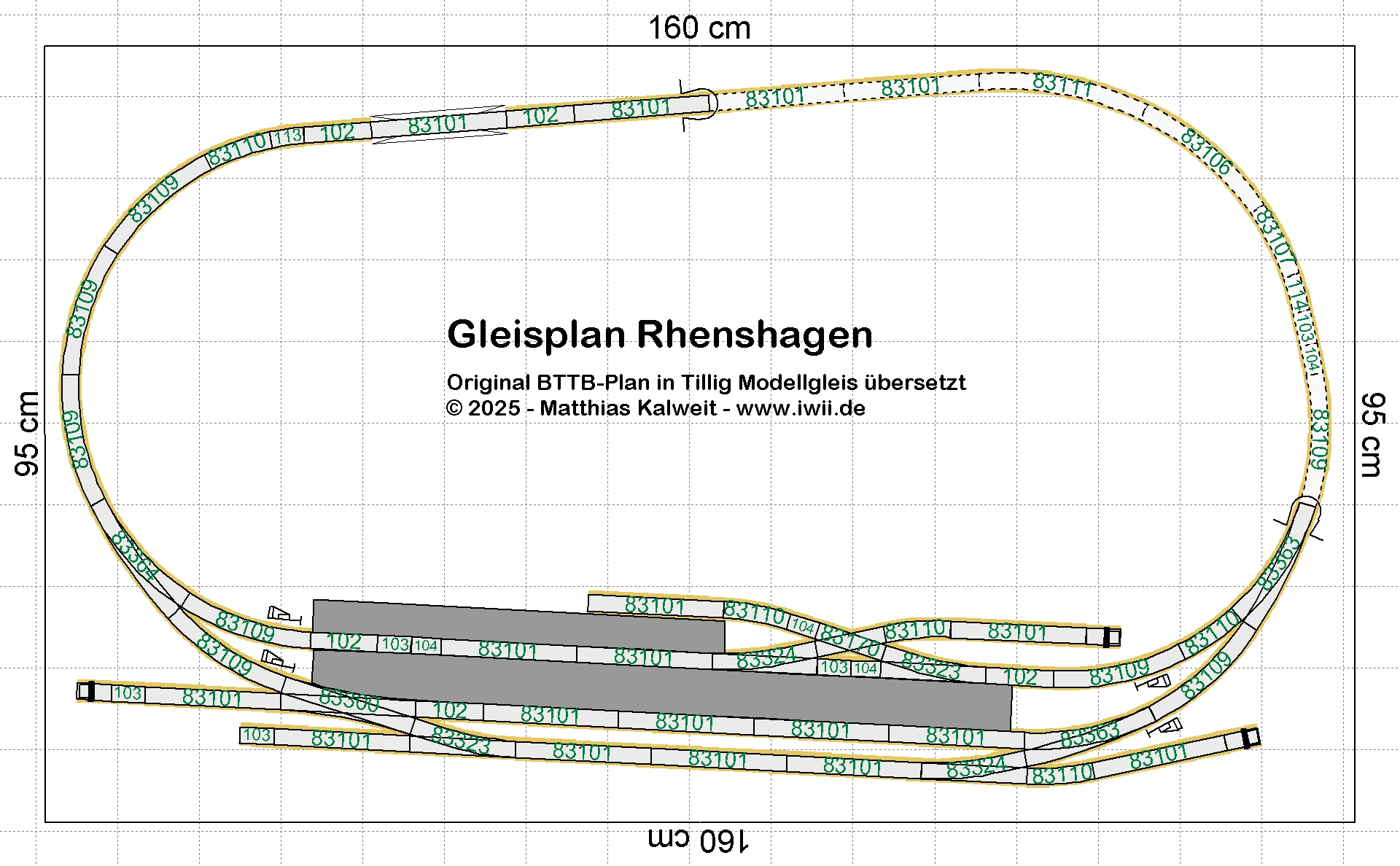

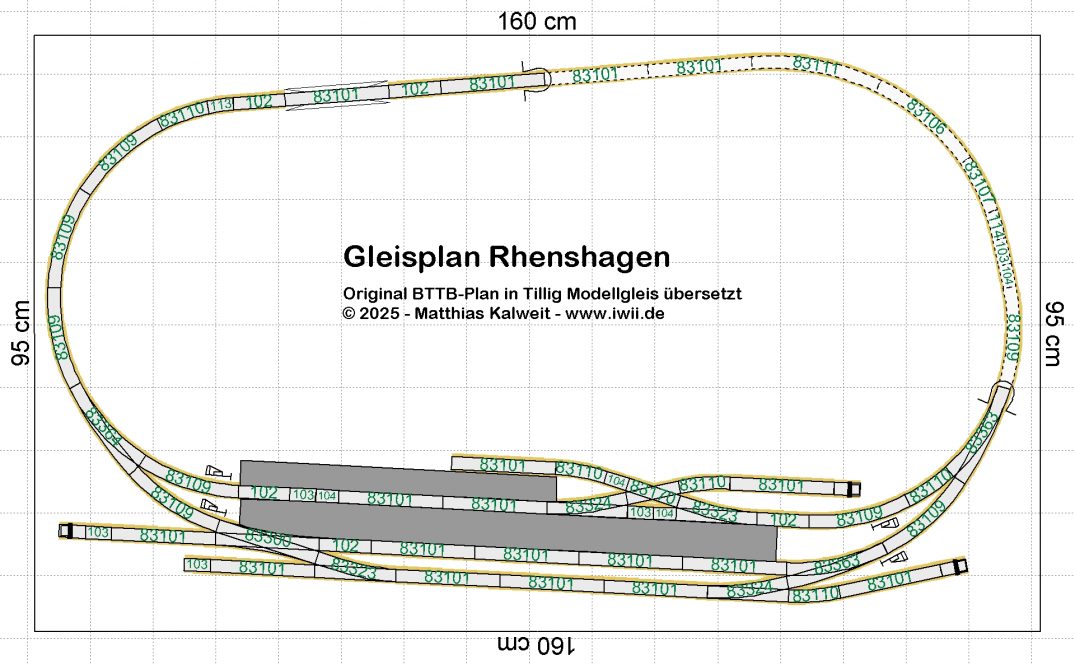

18x Tillig 83101 – Gleis gerade G1 Länge 166 mm
5x Tillig 83102 – Gleis gerade G2 Länge 83 mm
5x Tillig 83103 – Gleis gerade G4 Länge 41.5 mm
4x Tillig 83104 – Gleis gerade G5 Länge 36.5 mm
3x Tillig 83100 – Gleis mit Prellbock
8x Tillig 83109 – Gleis gebogen R11 R310/30°
5x Tillig 83110 – Gleis gebogen R12 R310/15°
1x Tillig 83113 – Gleis gebogen R14 R310/7.5°
1x Tillig 83106 – Gleis gebogen R21 R353/30°
1x Tillig 83107 – Gleis gebogen R22 R353/15°
1x Tillig 83114 – Gleis gebogen R24 R353/7.5°
1x Tillig 83111 – Gleis gebogen R31 R396/30°
2x Tillig 83324 – Weiche links R353/15°
2x Tillig 83323 – Weiche rechts R353/15°
1x Tillig 83364 – Innenbogenweiche links R631:310/15°:30°
2x Tillig 83363 – Innenbogenweiche rechts R631:310/15°:30°
1x Tillig 83300 – Doppelte Kreuzungs-Weiche
1x Tillig 83170 – Kreuzung 30°

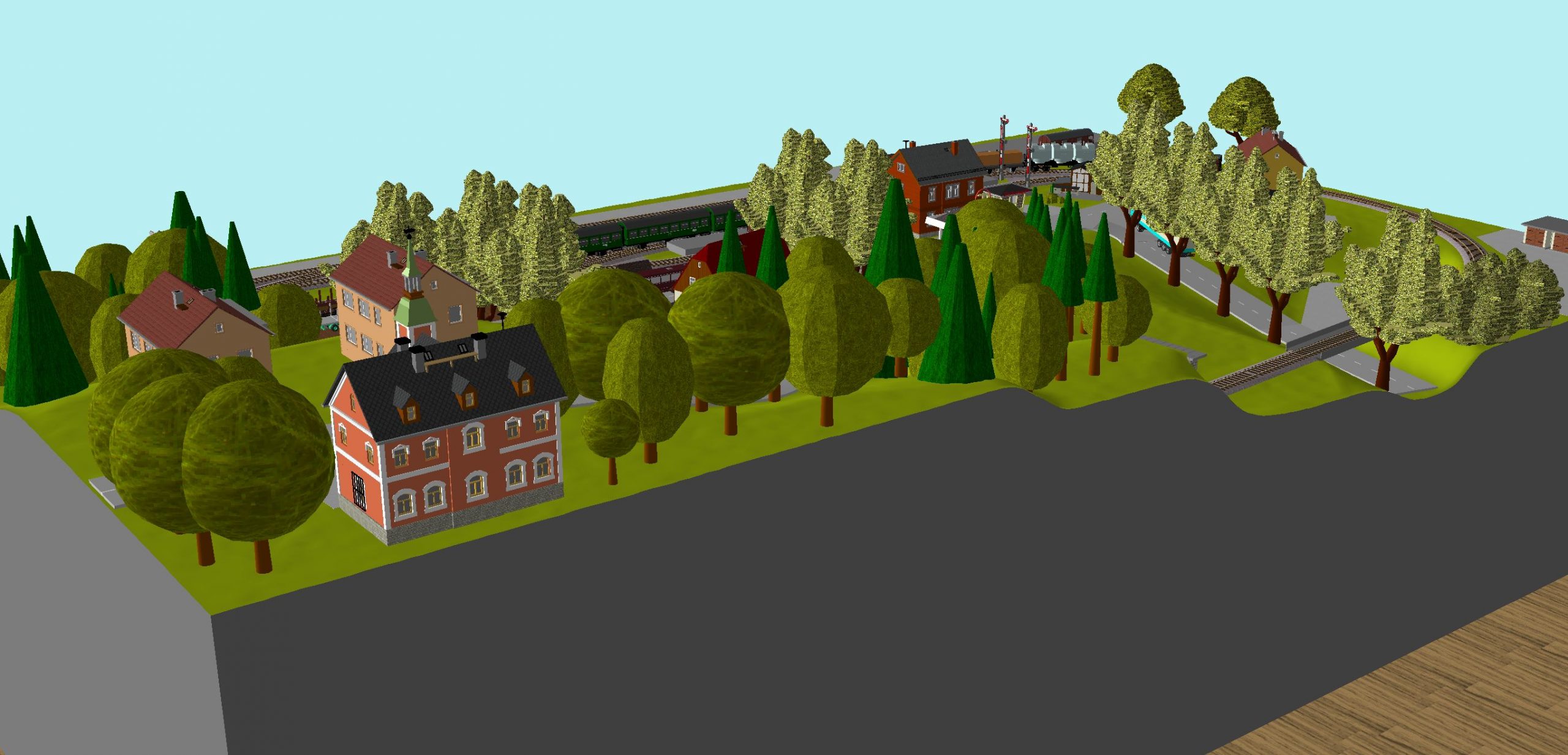

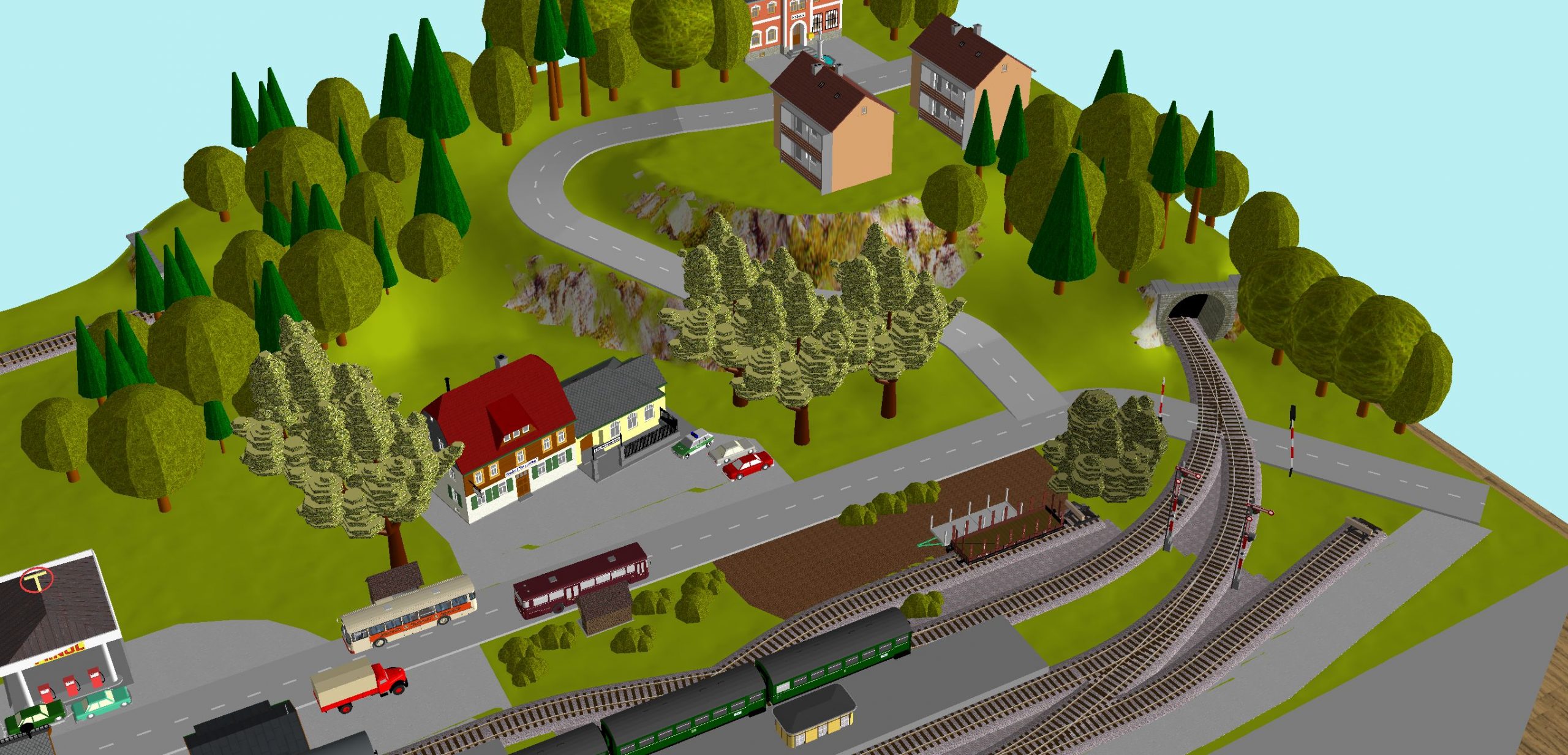

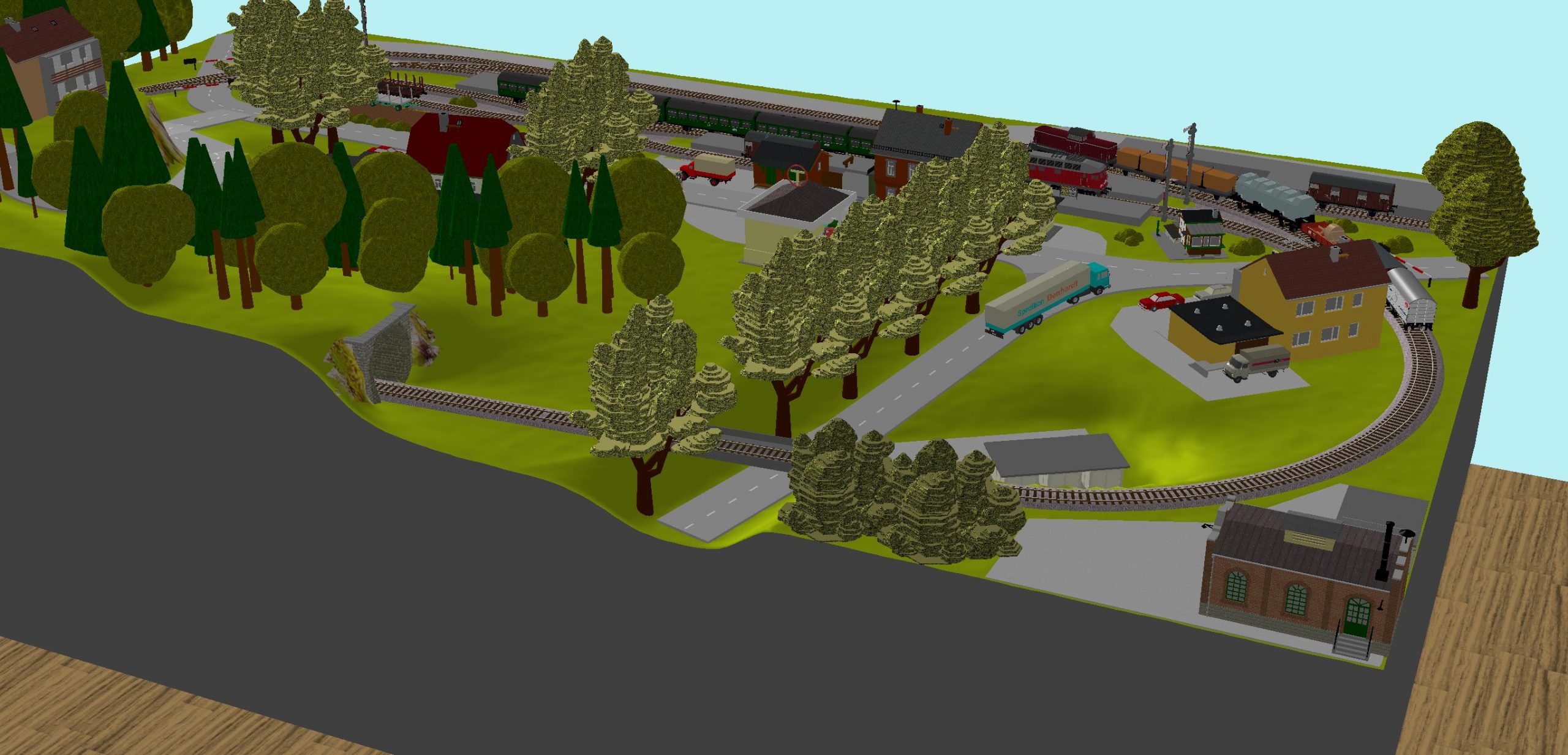

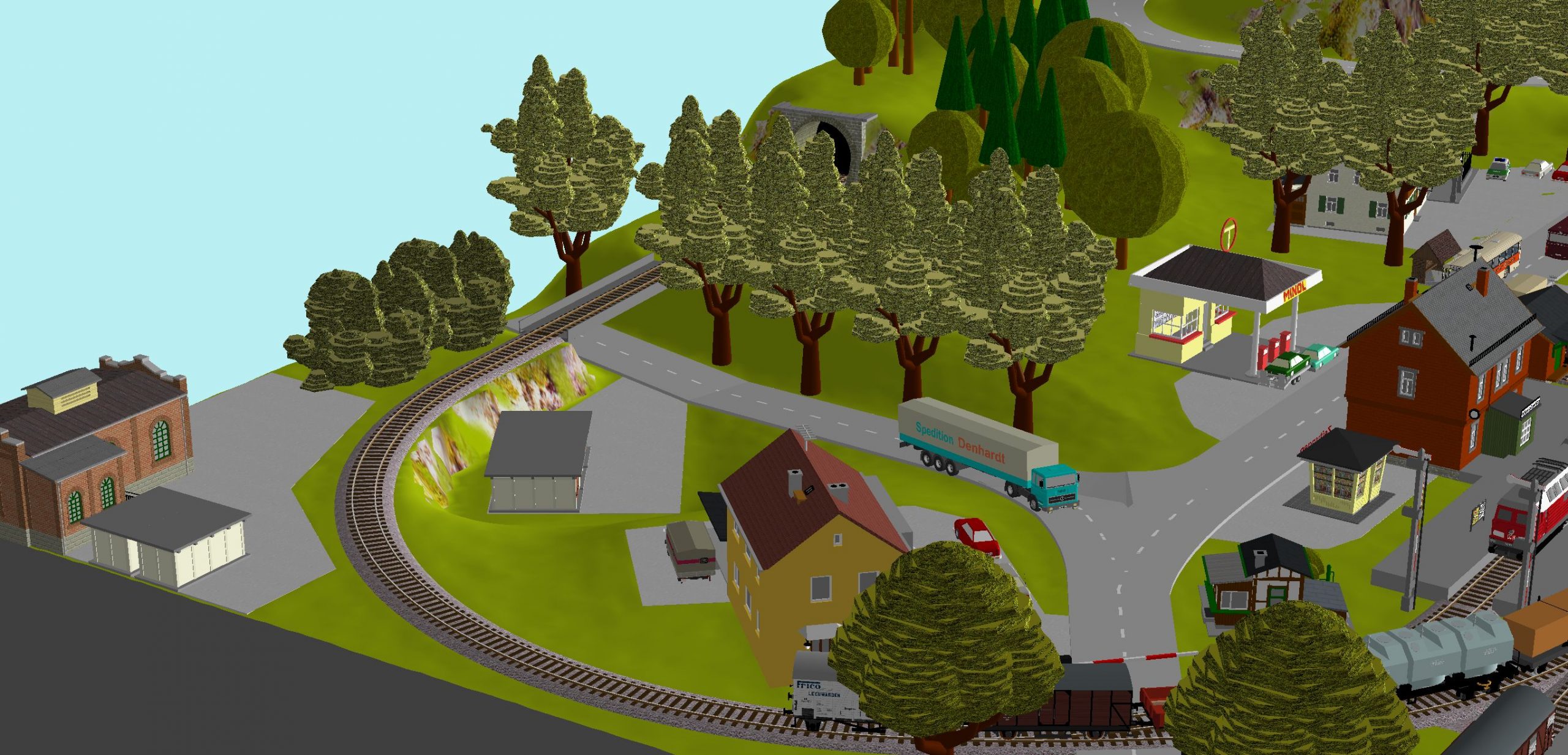

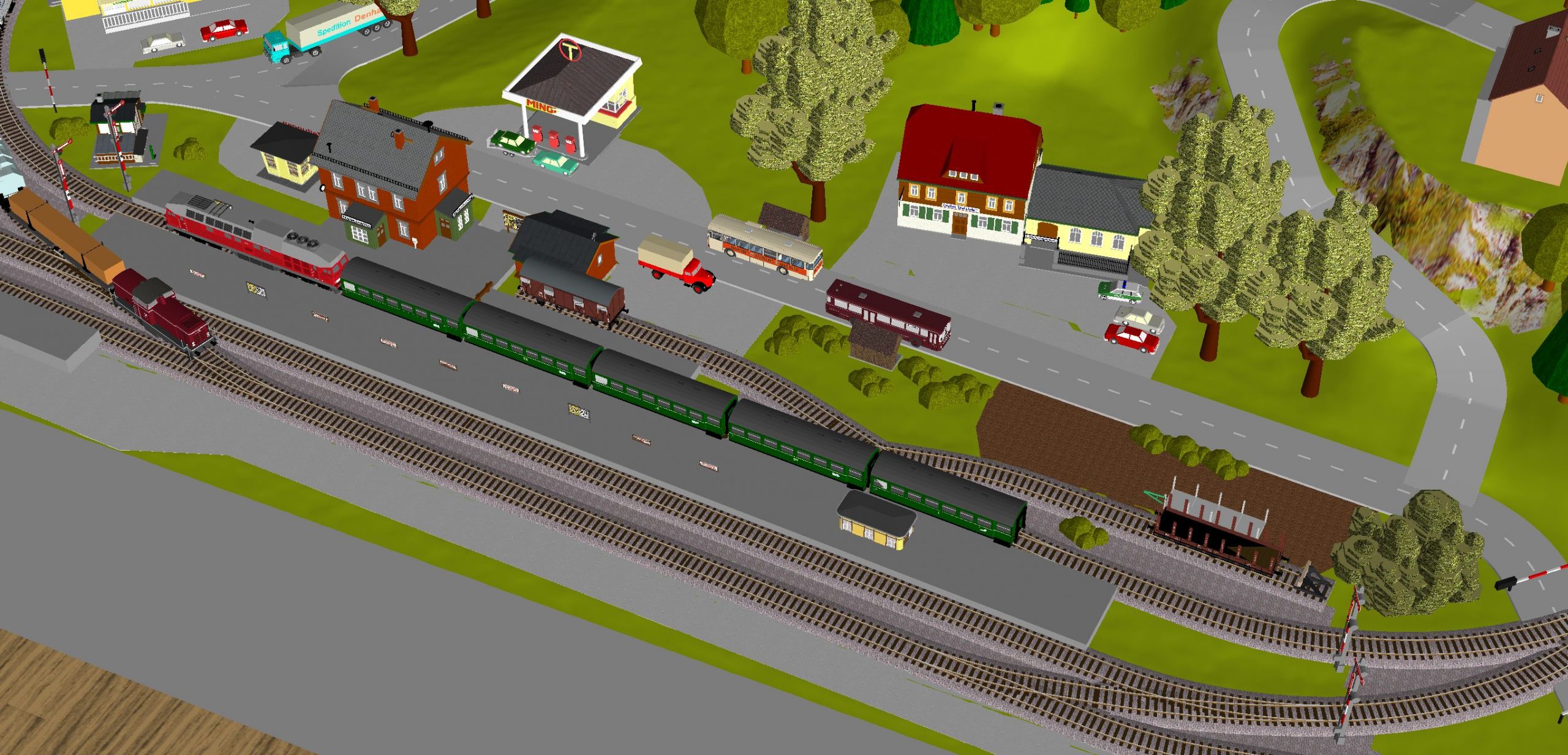

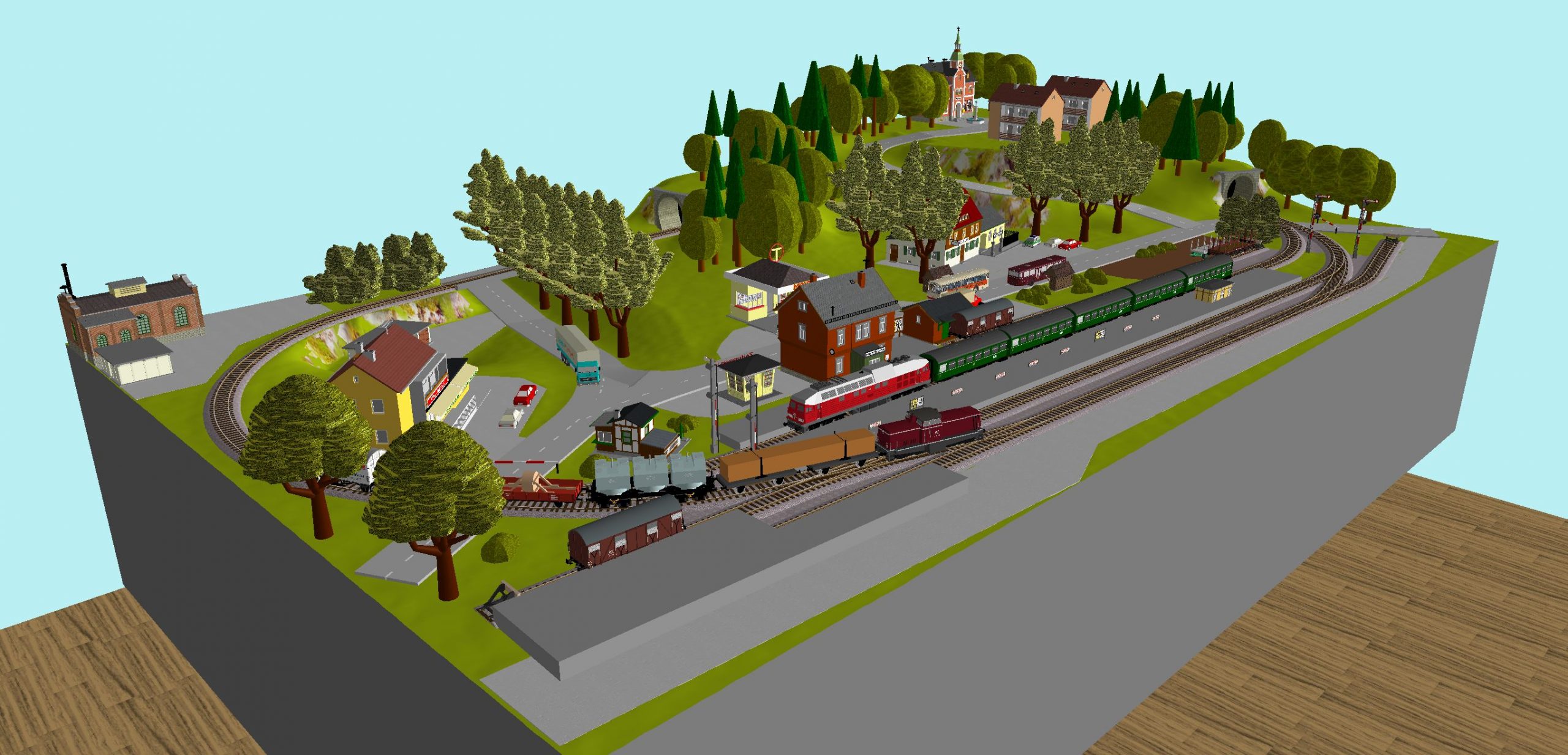

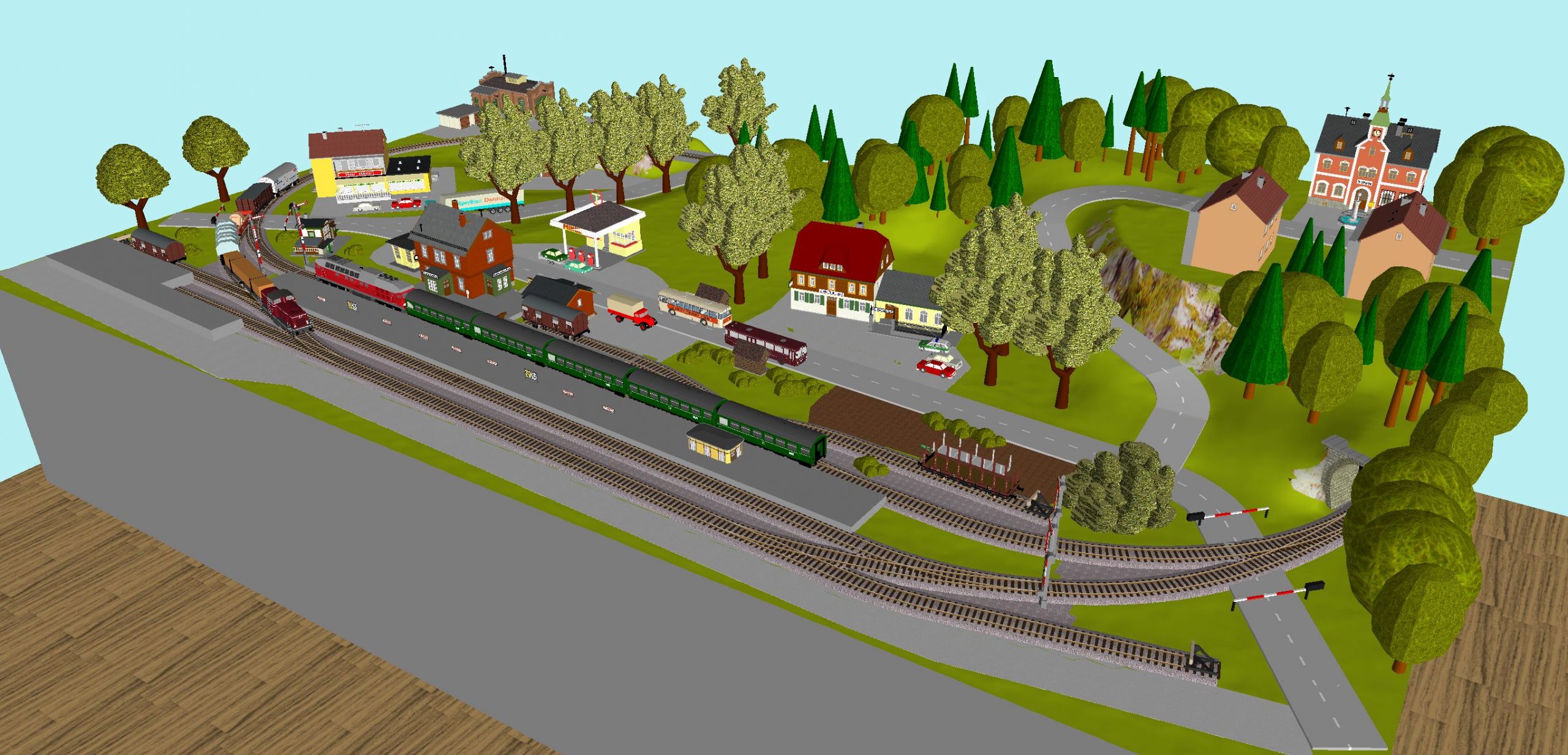

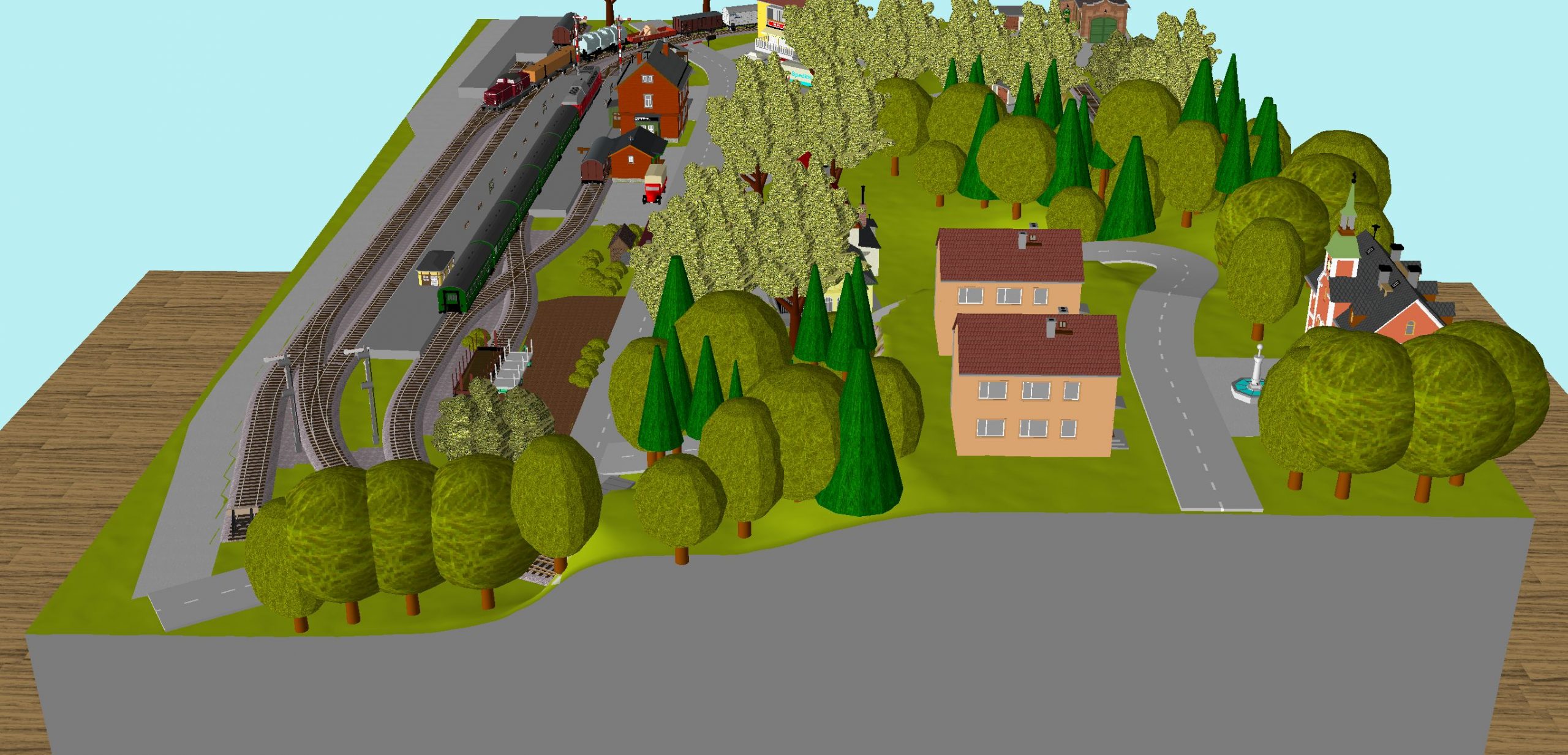

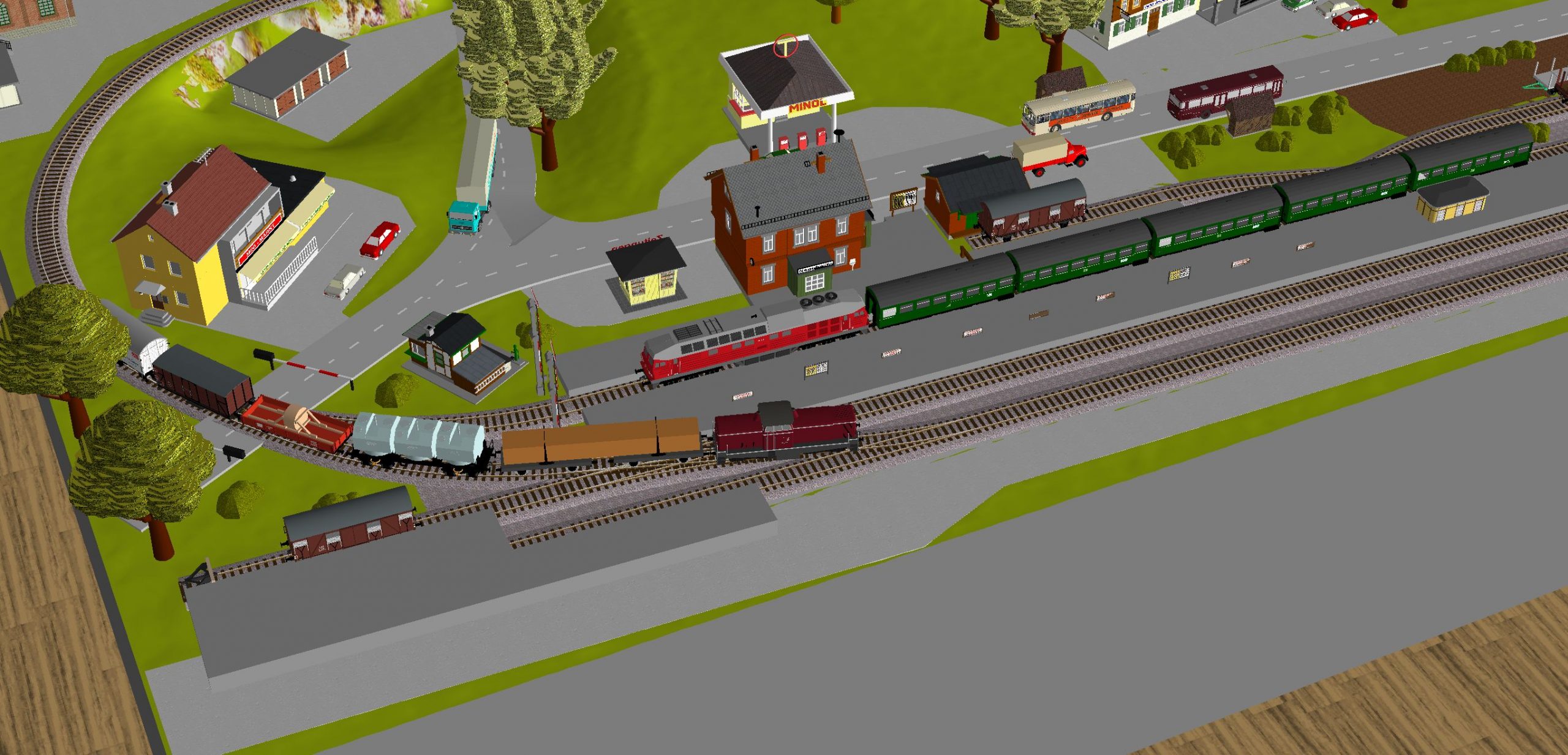

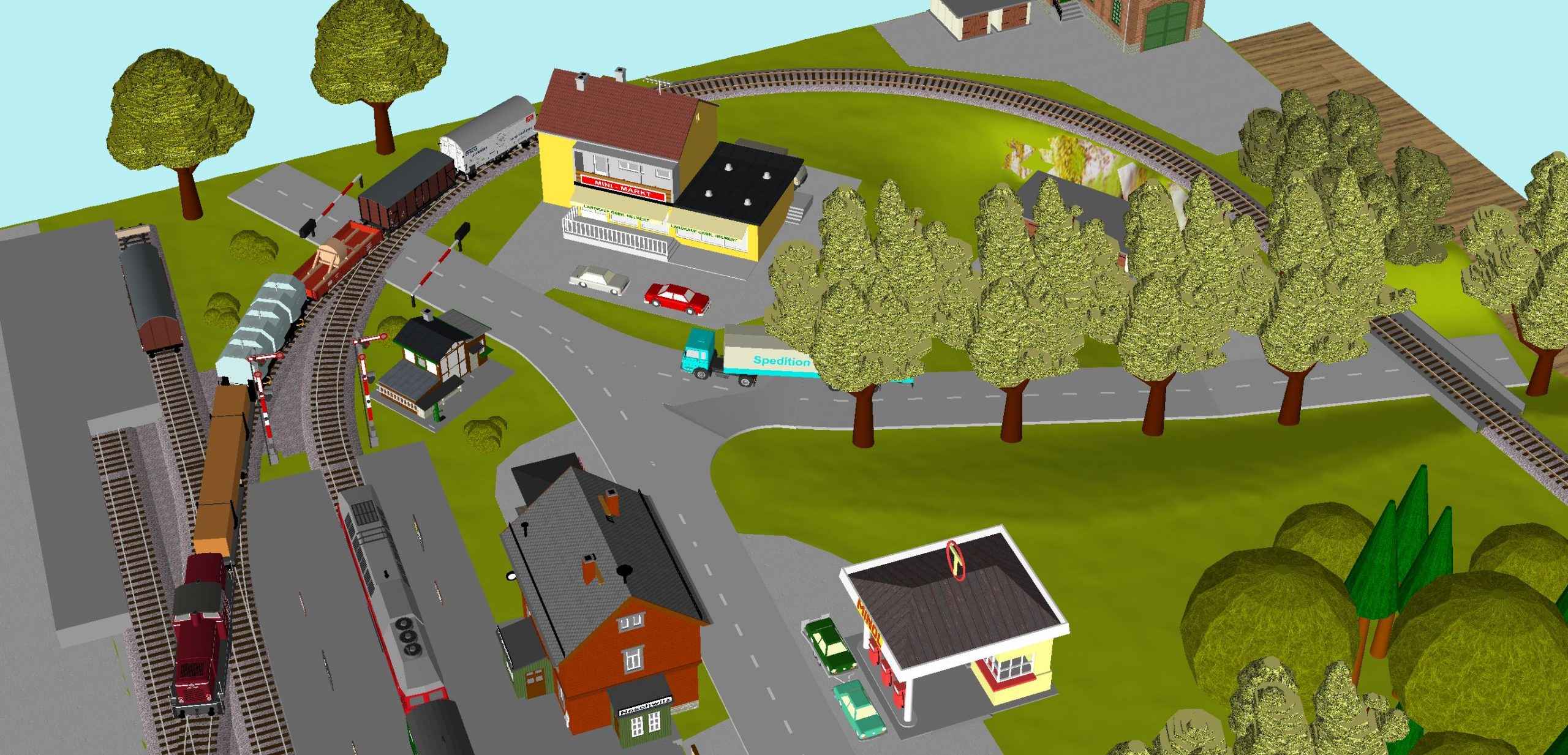

Variante 1

Verwendete Gebäude

Set Bahnhof Neschwitz (Auhagen 15304)
Schrankenwärterhaus (Auhagen 13243)
Tankstelle mit Werkstsatt (Auhagen 12227)
Mehrfamilienhaus (Auhagen 12236)
Rathaus (Auhagen 12241)
Landwarenhaus (Auhagen 12238)
Dorfgasthaus (Auhagen 12239)
Dorfbrunnen (Kibri 38104)
Fertigteilgarage (Auhagen 13331)
Zeitungskiosk (Auhagen 12340)

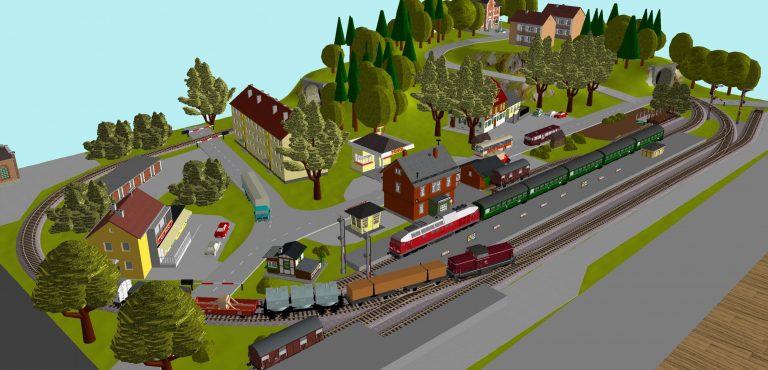

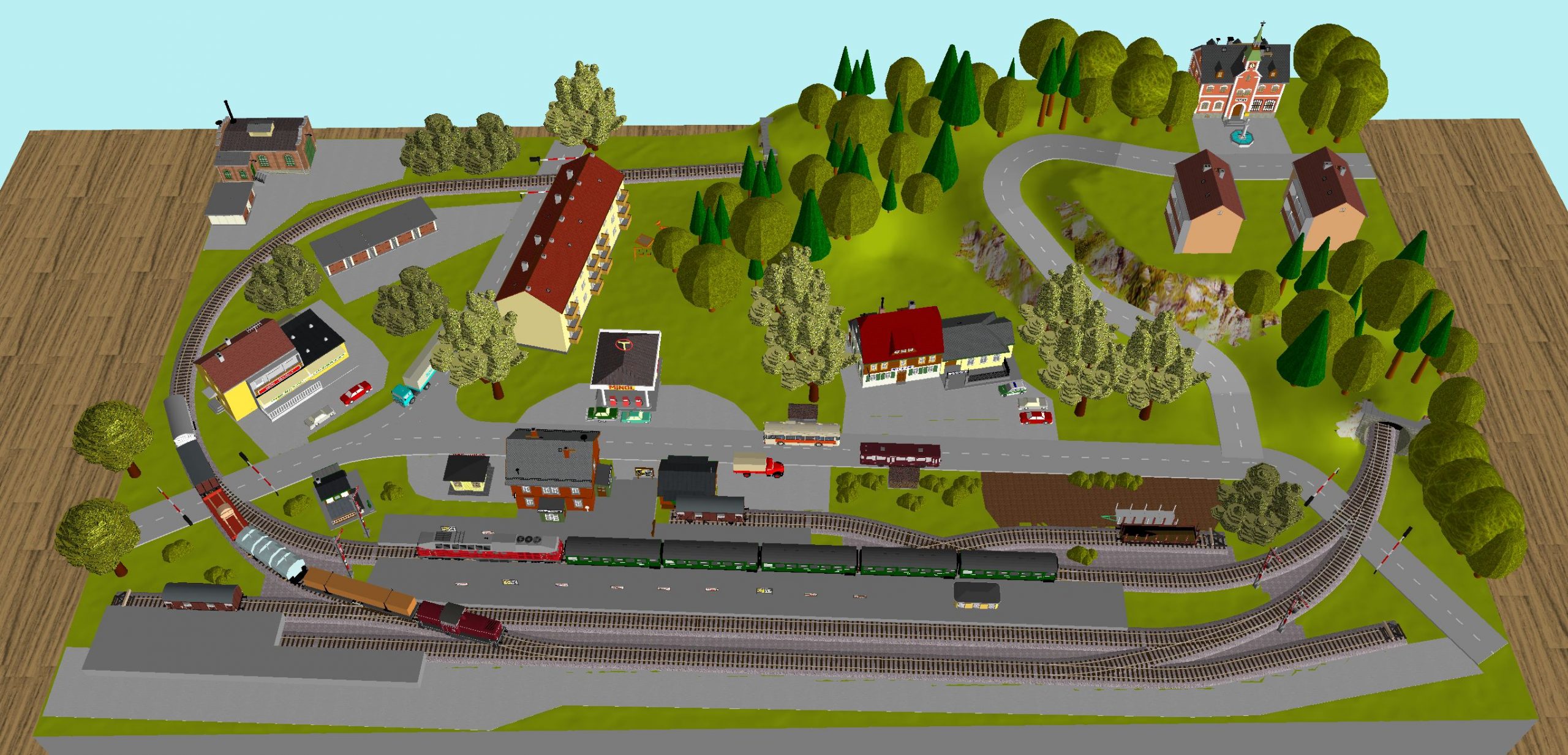

Variante 2

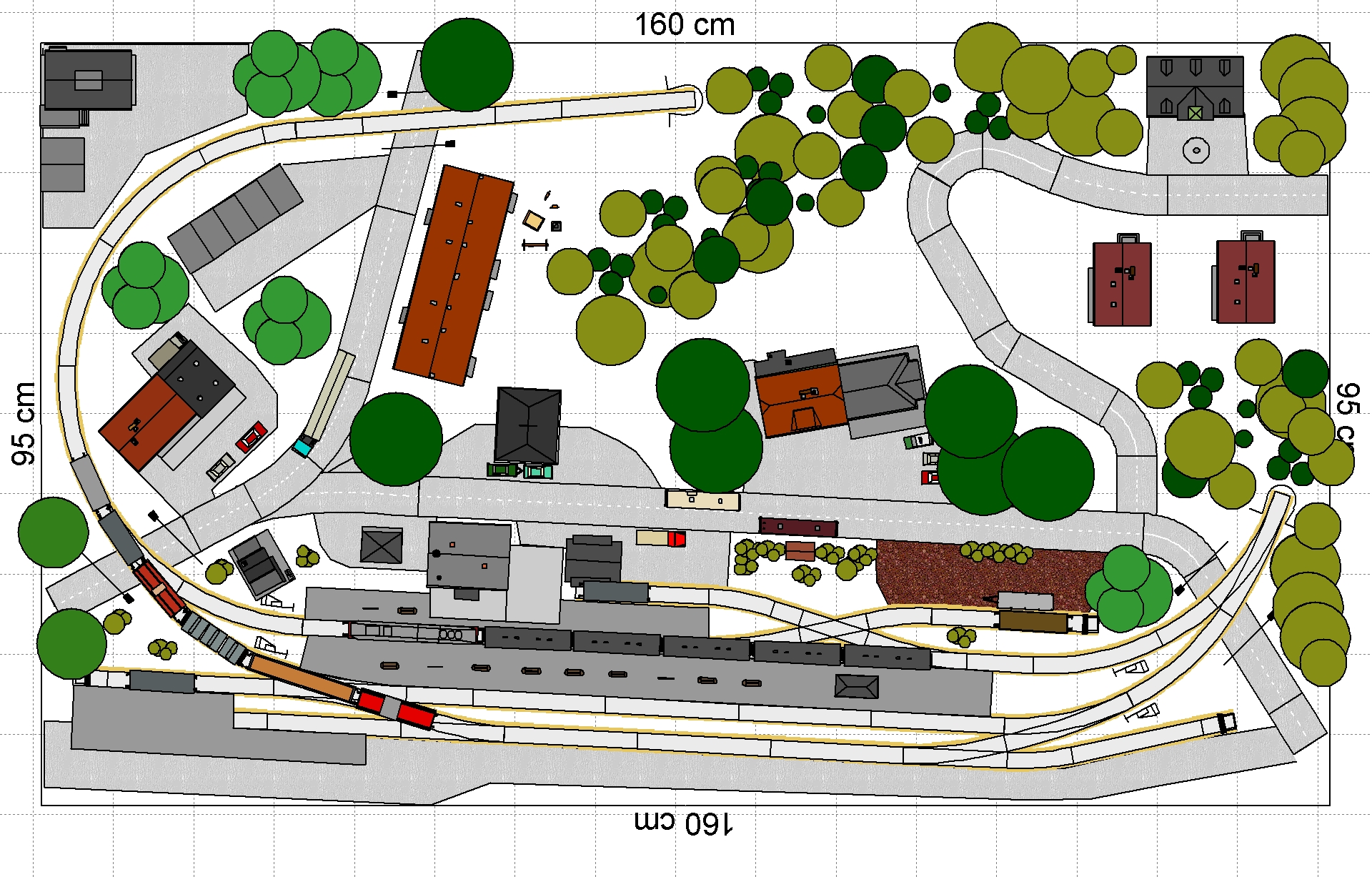

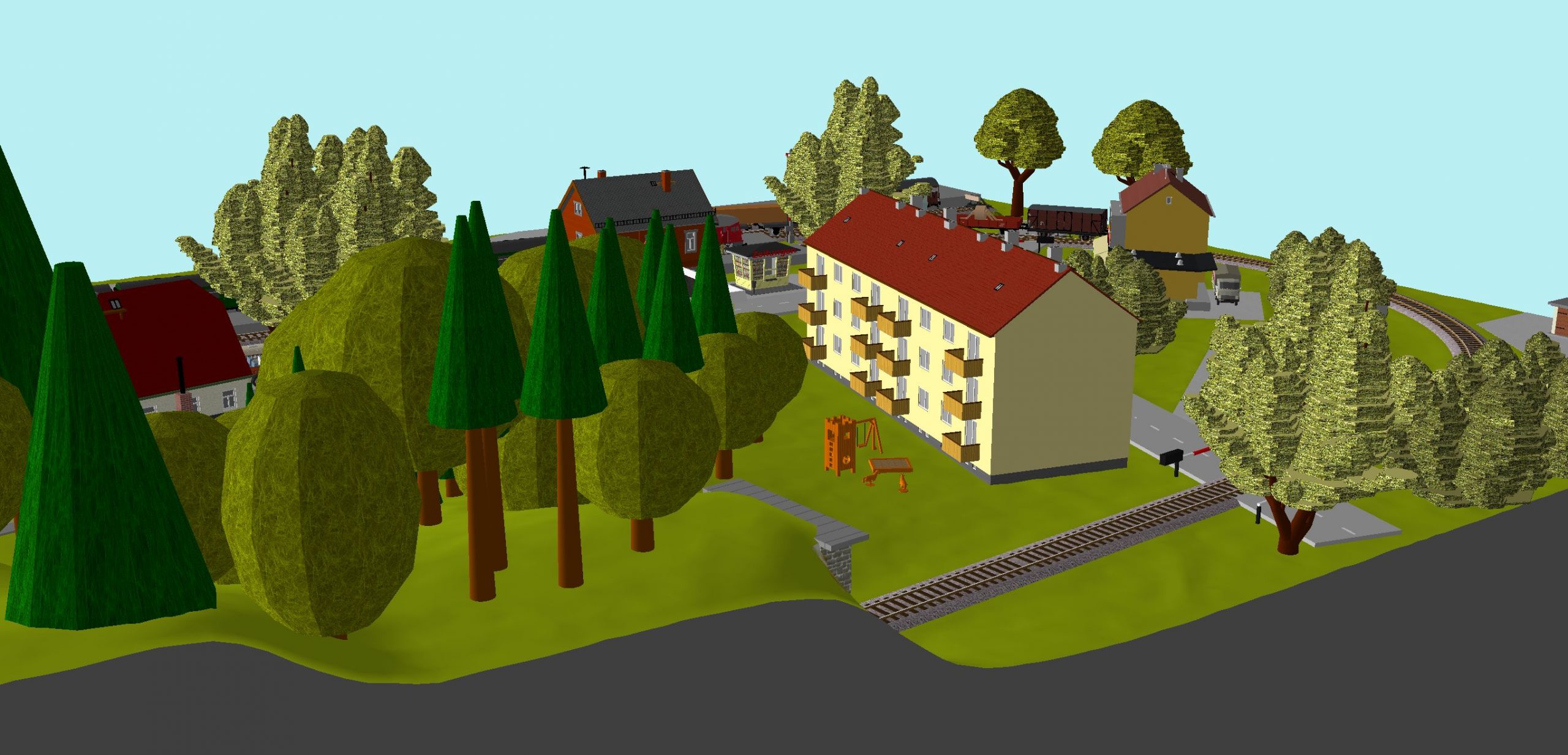

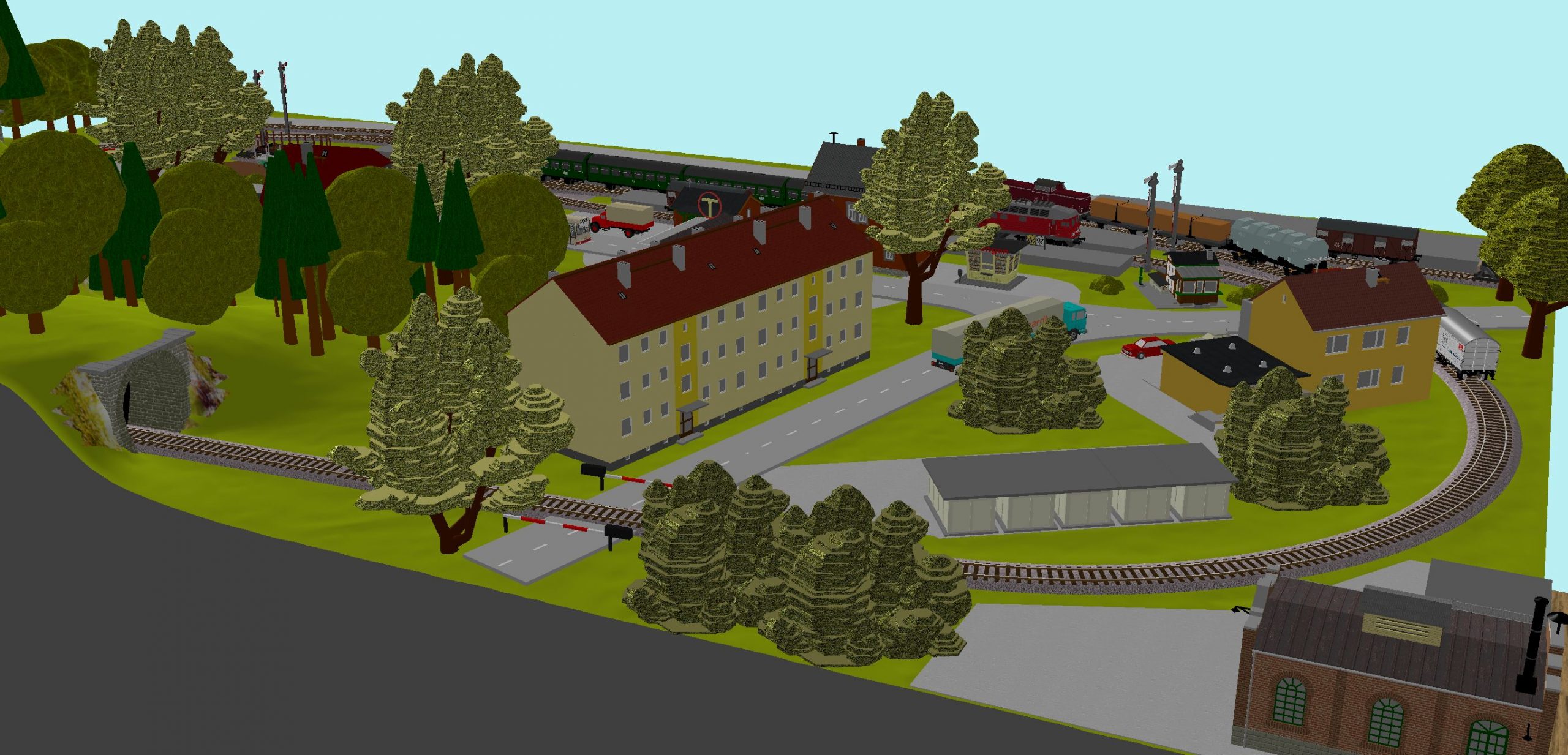

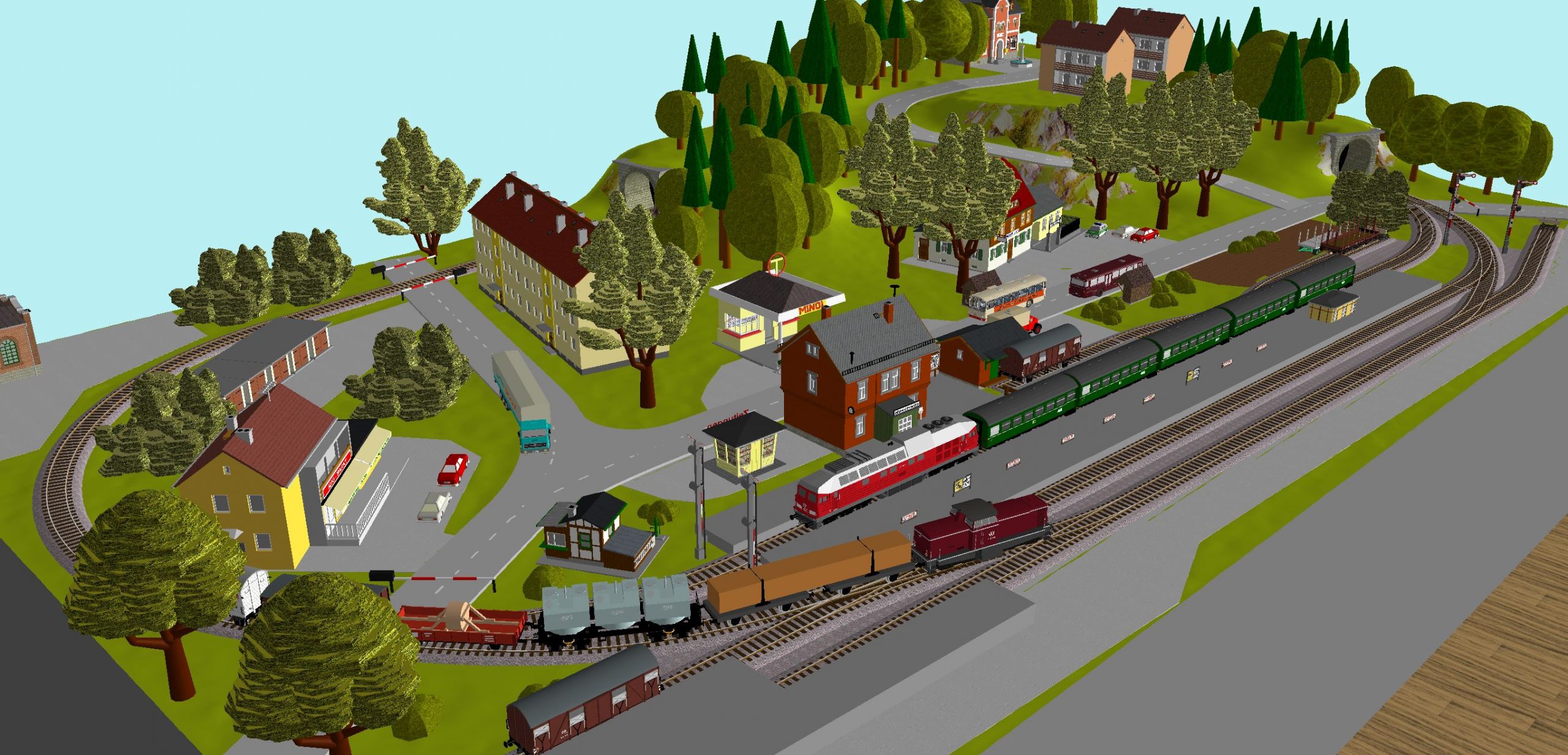

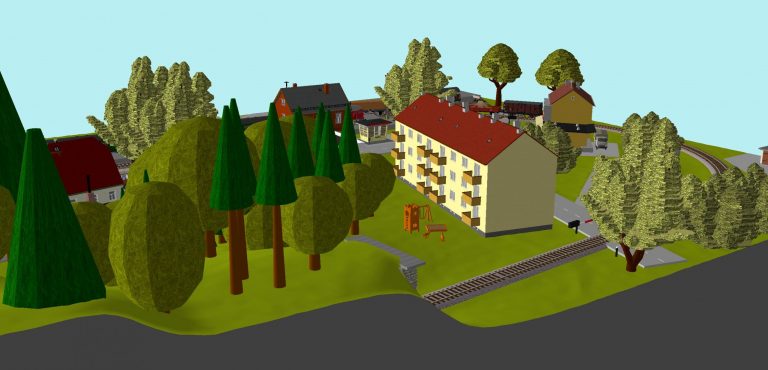

In dieser Variante wird die Straßenunterführung durch einen Bahnübergang ersetzt. Da nun der Bereich in einer Ebene mit den Gleisen liegt, kann der Platz rechts von der Straße für einen zusätzlichen Wohnblock genutzt werden. Auf der linken Seite können passend dazu die Garagen erweitert werden

Zusätzlich zur Variante 1 benötigte Gebäude

Mehrfamilienhaus (Auhagen 13332)
