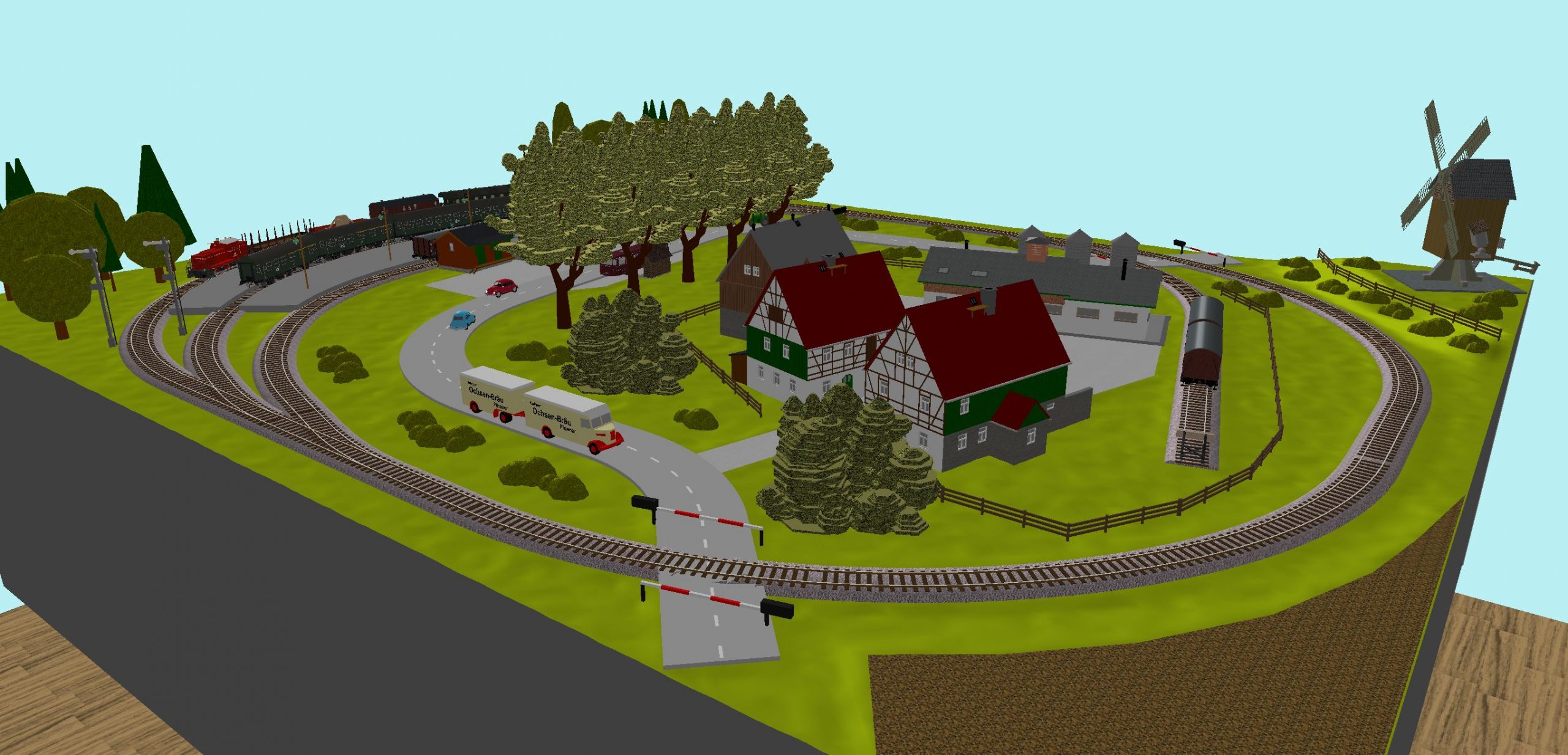

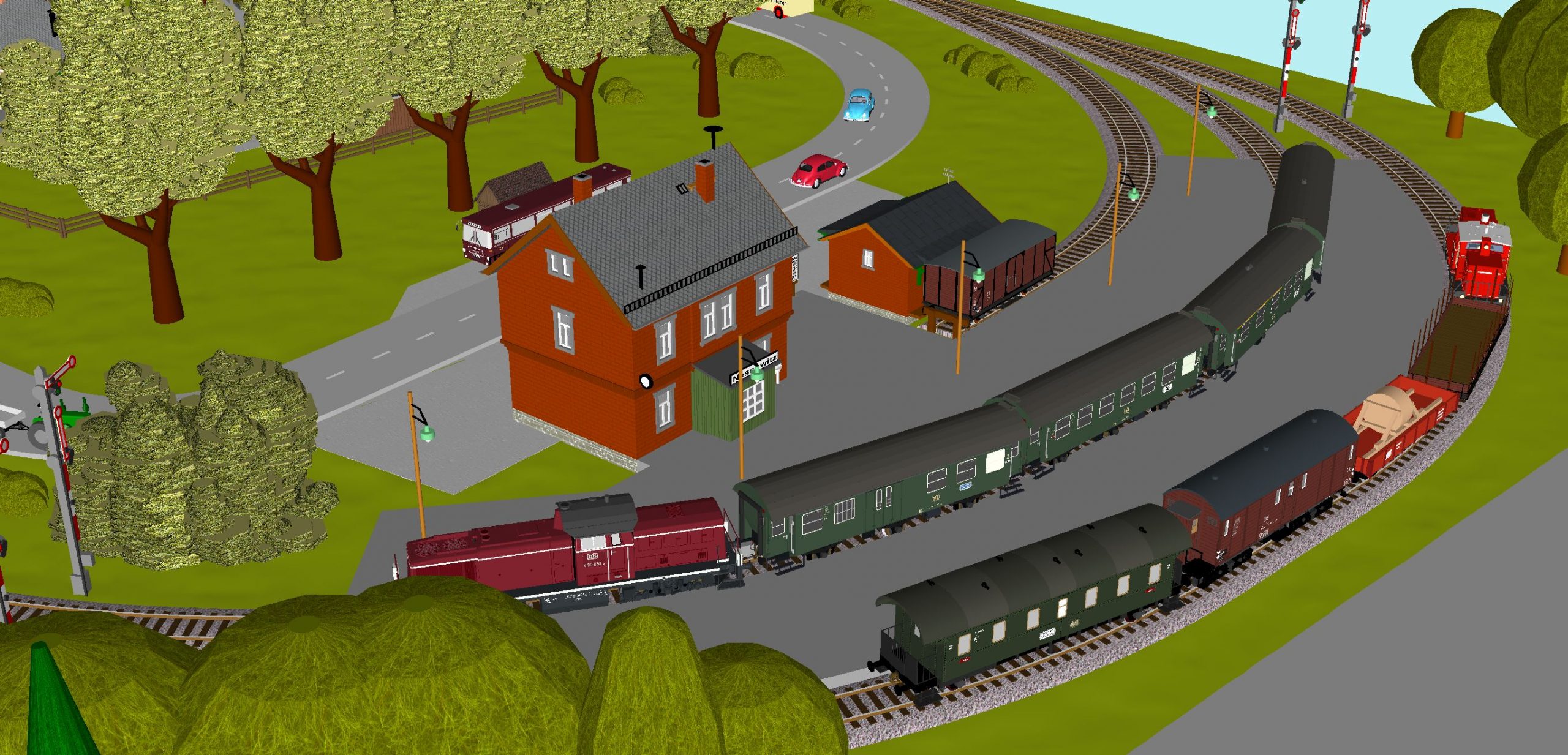

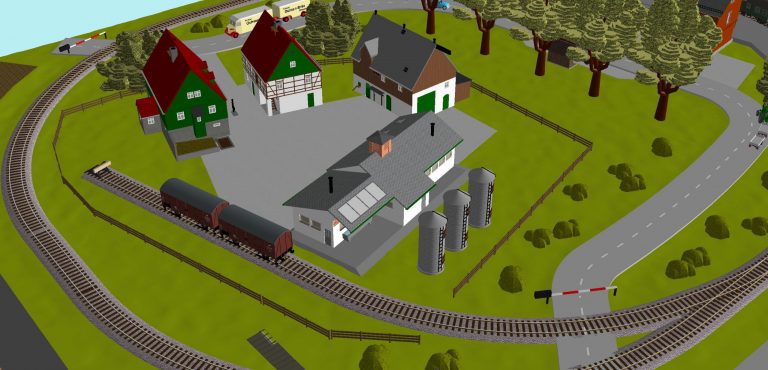

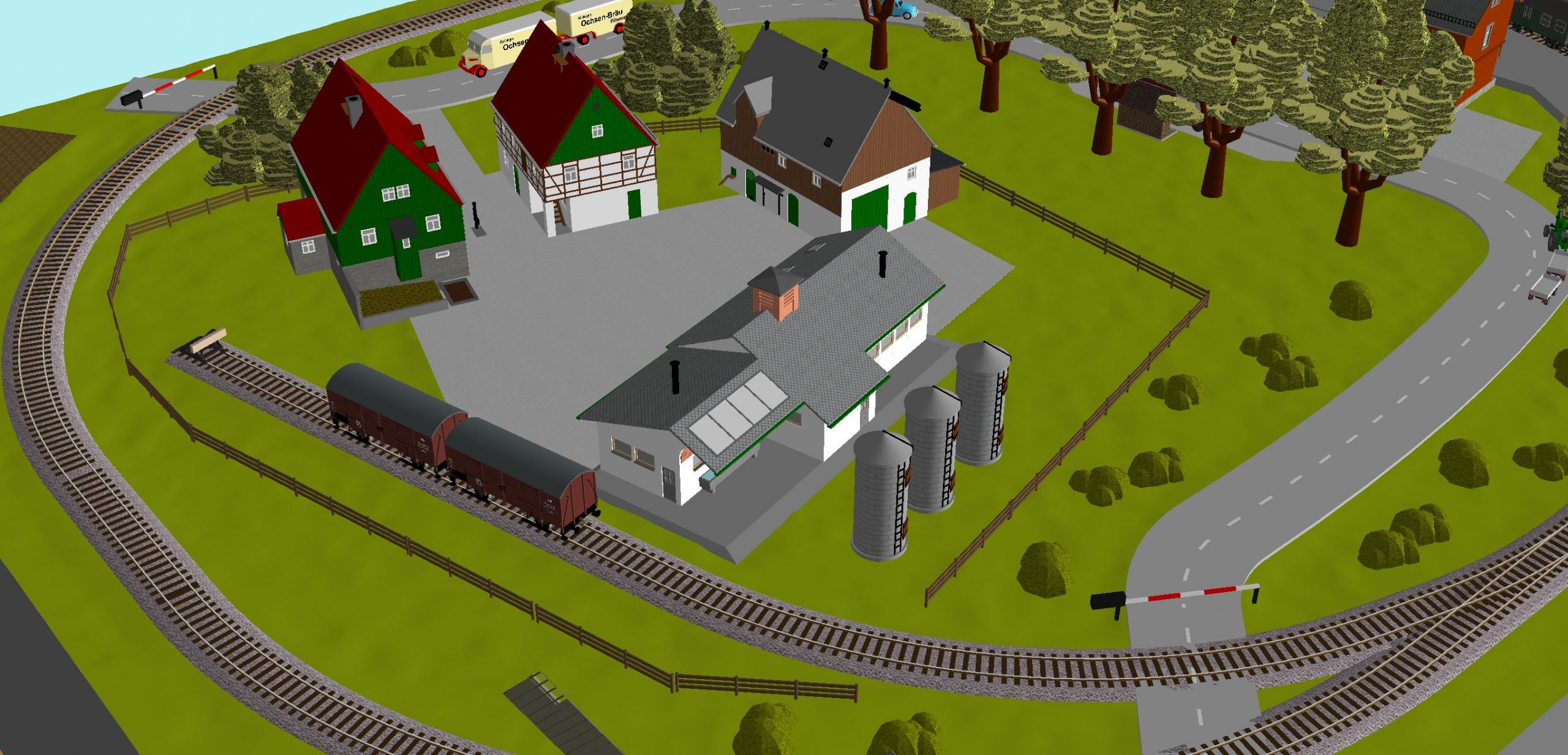

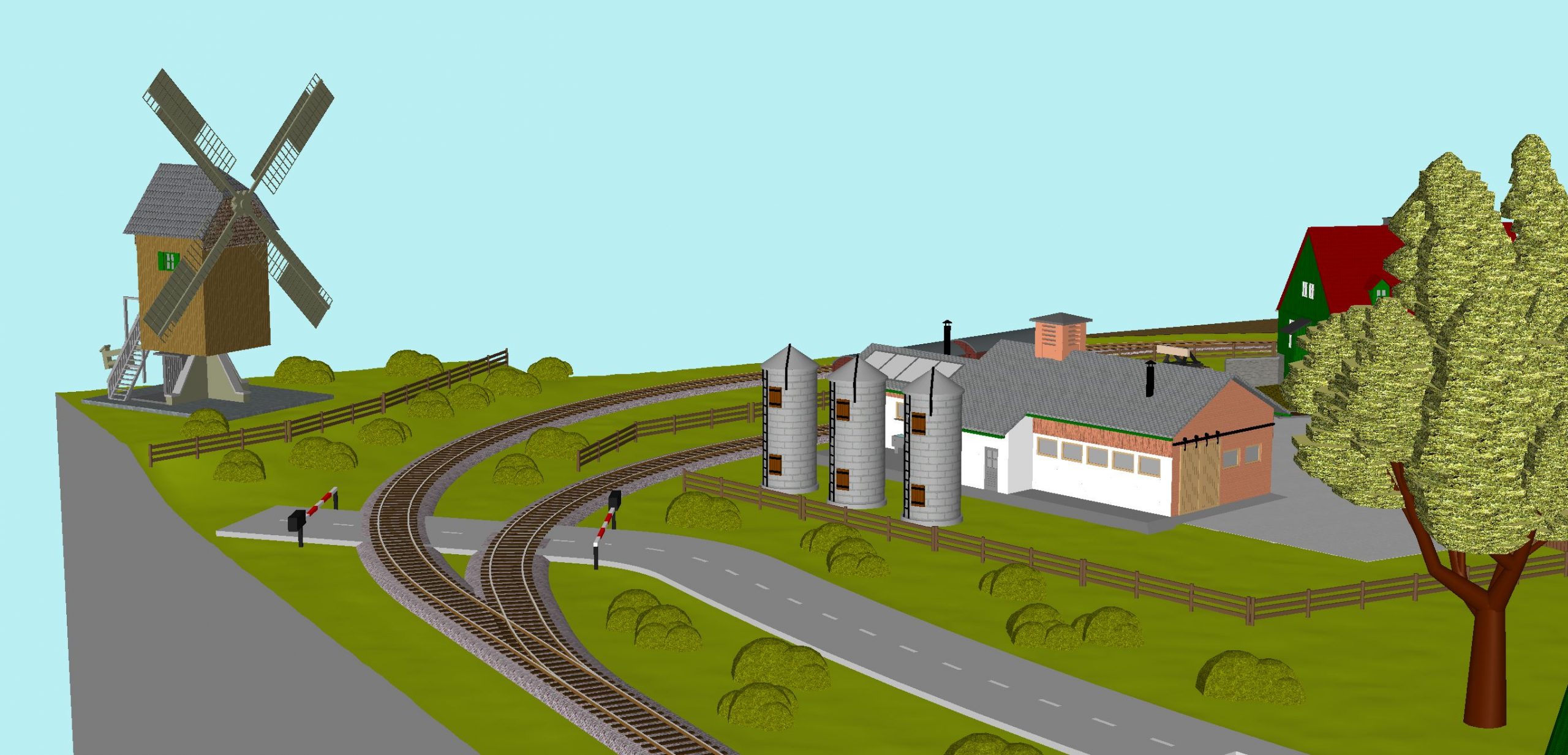

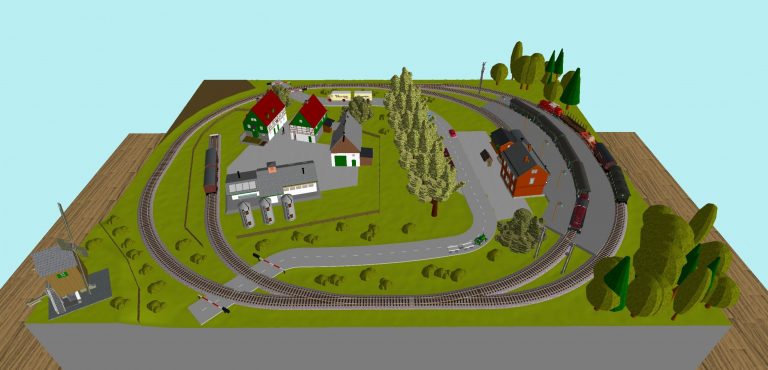

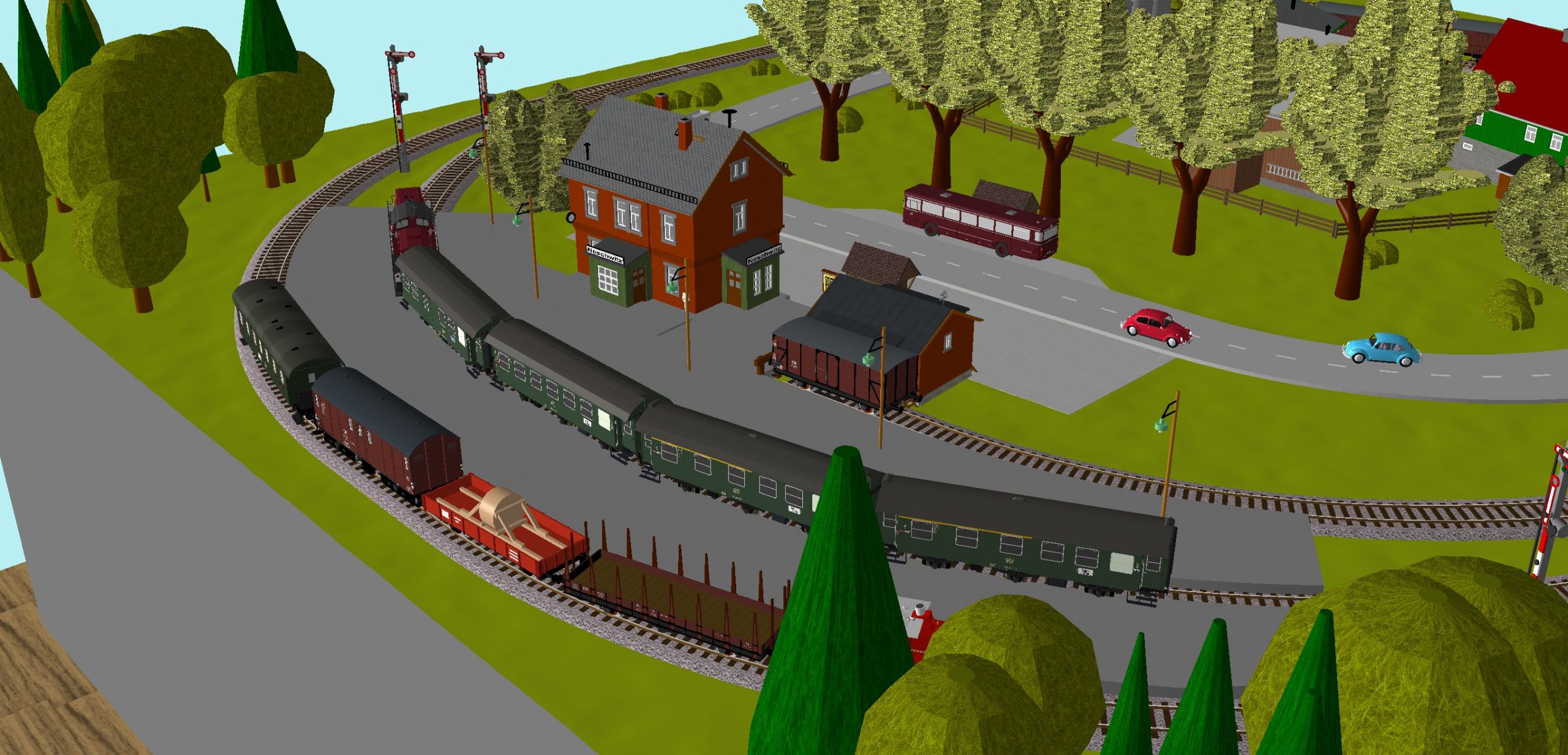

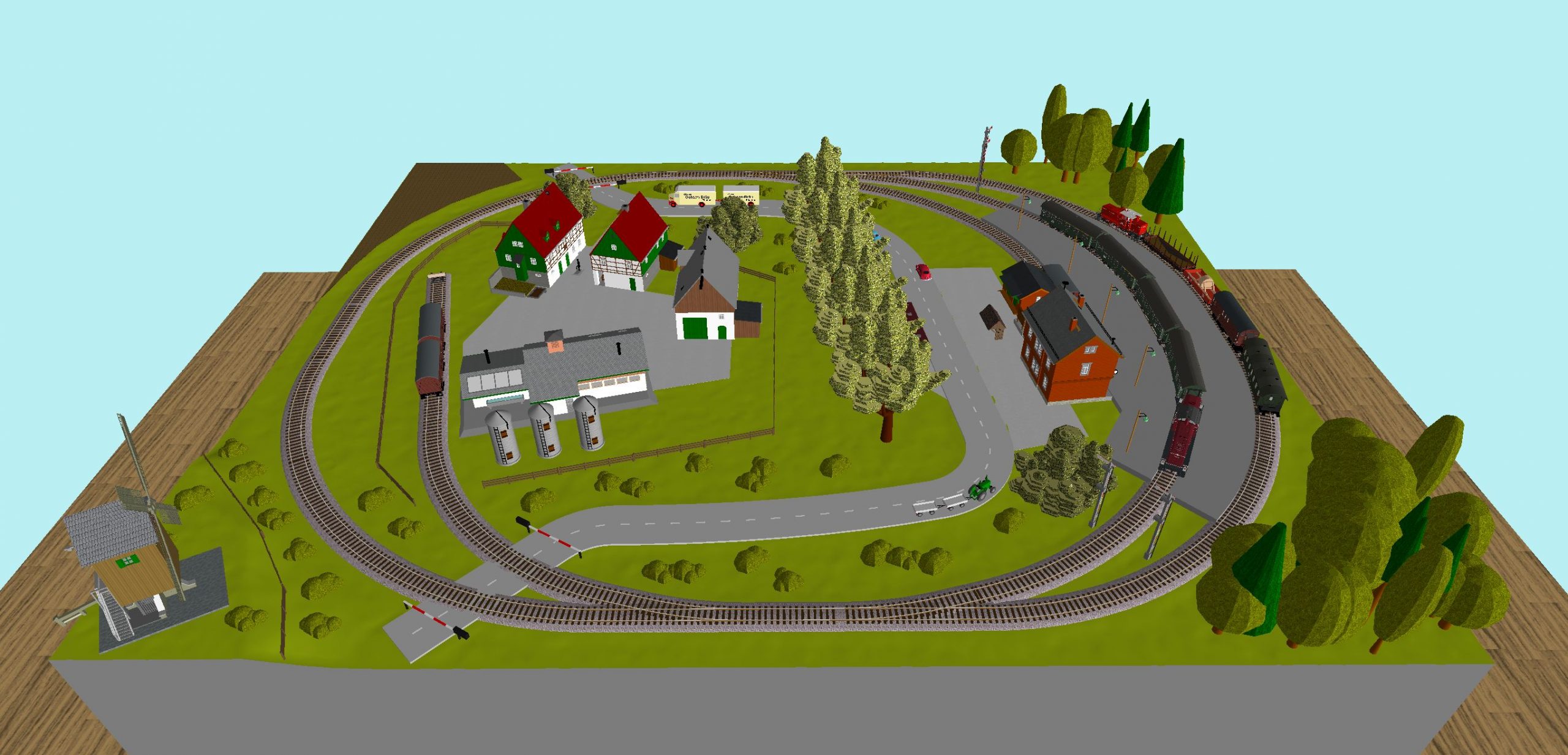

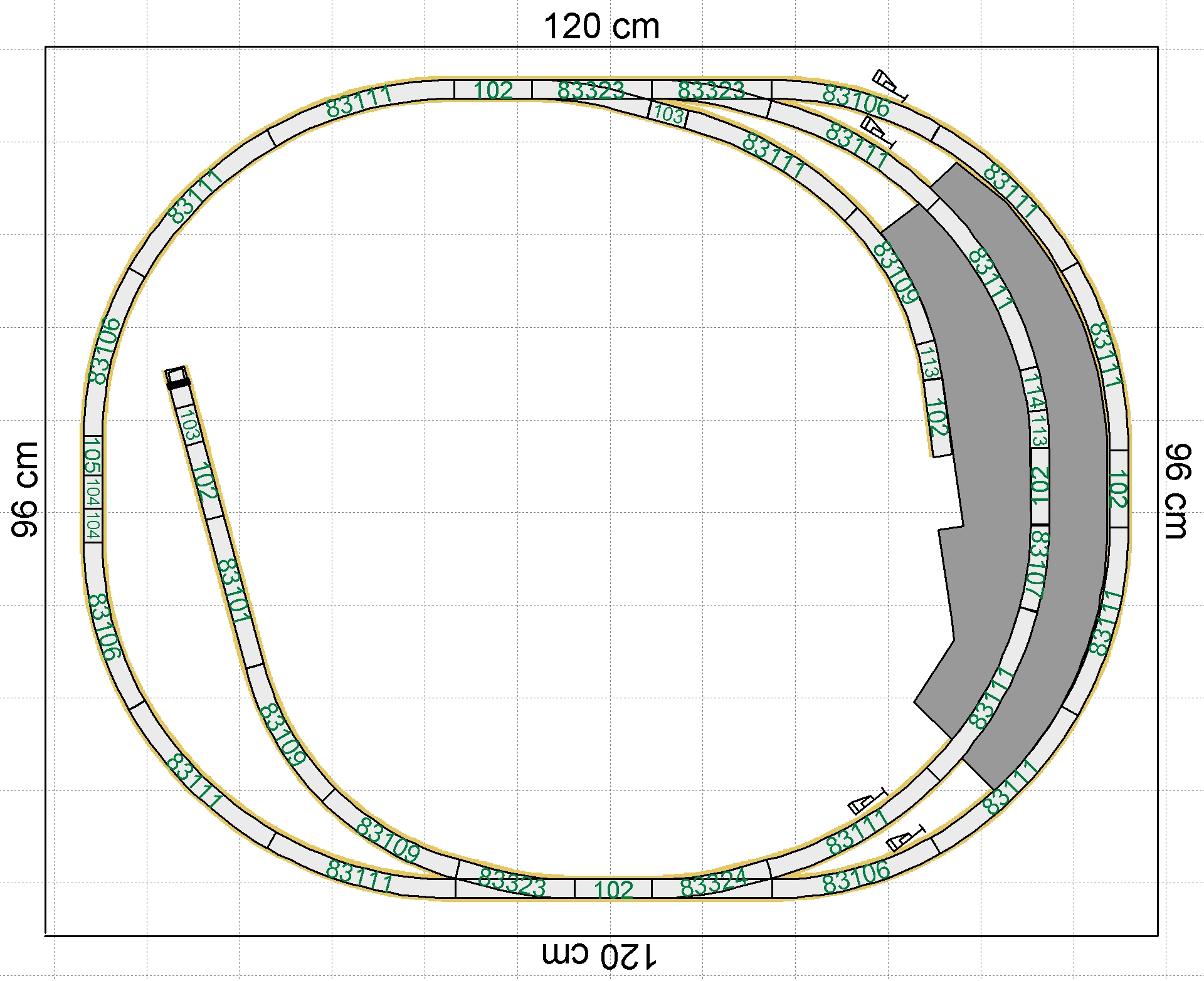

Gleisplan Piko Nr. 14 – 120 x 96 cm

Spur TT mit Tillig Modellgleis

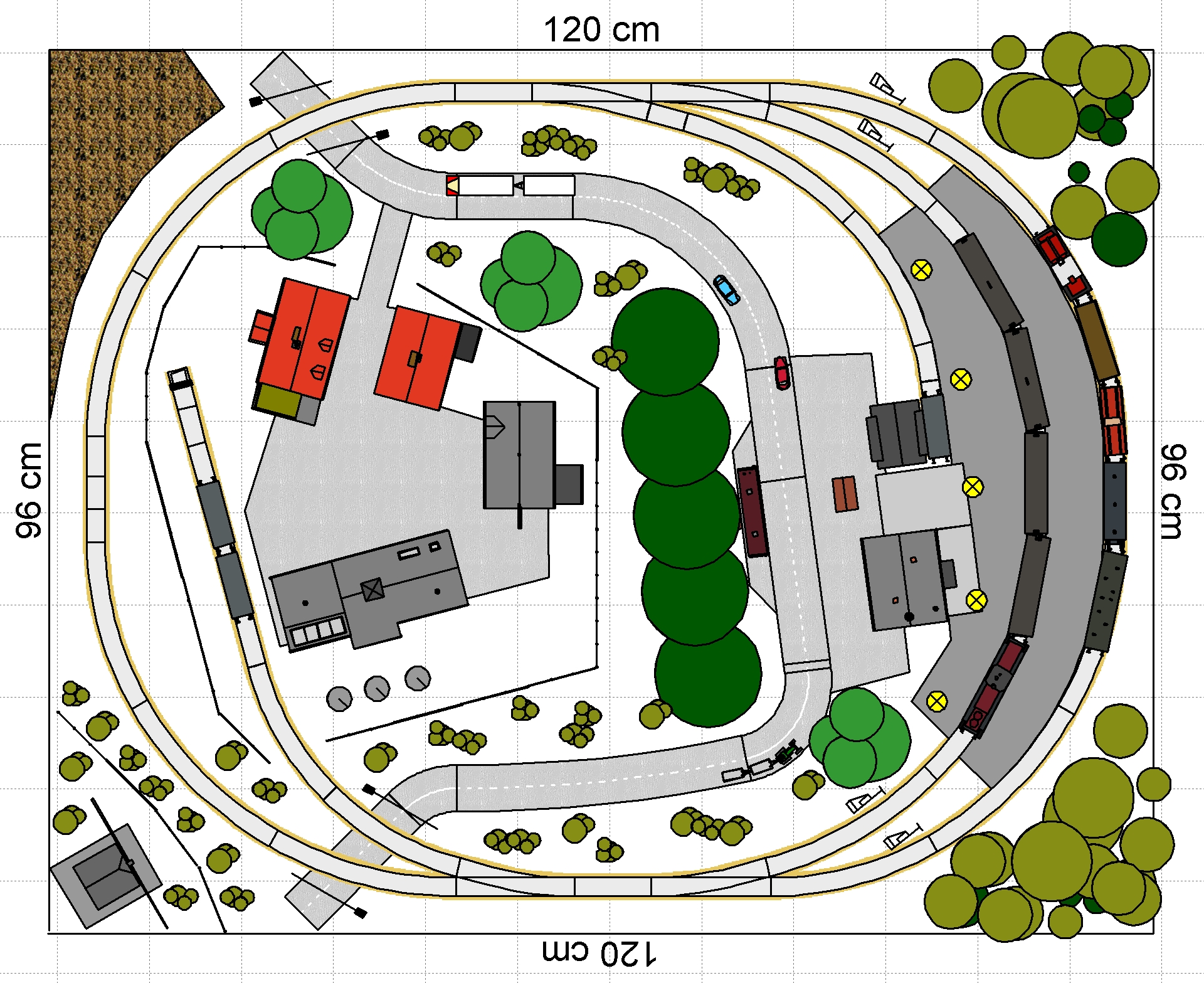

Der ursprüngliche Plan stammt aus den Gleisplanheft des VEB Piko. Ich habe die Gleise durch das aktuelle Tillig Modellgleis mit einem Mindestradius von 310mm ersetzt. Damit können alle modernen Loks und Wagen gefahren werden. Die Maße der Anlage wurden an das neue Gleissystem angepasst. Die Gebäudebestückung wurde entsprechend der neuen Proportionen optimiert. Der optische Gesamteindruck wurde den damaligen Handzeichnungen nachgeahmt. In diesem Fall habe ich ein landwirtschaftliches Grundthema gewählt.

Stücklliste

1x Tillig 83101 – Gleis gerade G1 Länge 166 mm
6x Tillig 83102 – Gleis gerade G2 Länge 83 mm
1x Tillig 83105 – Gleis gerade G3 Länge 43 mm
2x Tillig 83103 – Gleis gerade G4 Länge 41.5 mm
2x Tillig 83104 – Gleis gerade G5 Länge 36.5 mm
1x Tillig 83100 – Gleis mit Prellbock
3x Tillig 83109 – Gleis gebogen R11 R310/30°
2x Tillig 83113 – Gleis gebogen R14 R310/7.5°
4x Tillig 83106 – Gleis gebogen R21 R353/30°
1x Tillig 83107 – Gleis gebogen R22 R353/15°
1x Tillig 83114 – Gleis gebogen R24 R353/7.5°
13x Tillig 83111 – Gleis gebogen R31 R396/30°
1x Tillig 83324 – Weiche links R353/15°
3x Tillig 83323 – Weiche rechts R353/15°
